SpringMVC原理学习

回顾MVC

1: MVC是模型(Model)、视图(View)、控制器(Controller)的简写，是一种软件设计规范。是将业务逻辑、数据、显示分离的方法来组织代码。

2: MVC主要作用是降低了视图与业务逻辑间的双向偶合。

3: MVC不是一种设计模式，MVC是一种架构模式。当然不同的MVC存在差异。

  • Model（模型）：数据模型，提供要展示的数据，因此包含数据和行为，可以认为是领域模型或JavaBean组件（包含数据和行为），不过现在一般都分离开来：Value Object（数据Dao） 和 服务层（行为Service）。也就是模型提供了模型数据查询和模型数据的状态更新等功能，包括数据和业务。
  • View（视图）：负责进行模型的展示，一般就是我们见到的用户界面，客户想看到的东西。
  • Controller（控制器）：接收用户请求，委托给模型进行处理（状态改变），处理完毕后把返回的模型数据返回给视图，由视图负责展示。也就是说控制器做了个调度员的工作。

最典型的MVC就是JSP + servlet + javabean的模式。

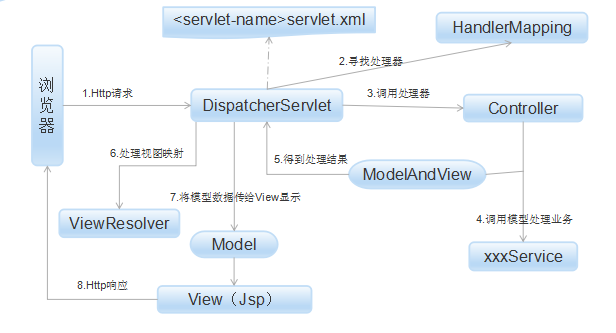

SpringMVC执行原理

(1) Http请求：客户端请求提交到DispatcherServlet。

(2) 寻找处理器：由DispatcherServlet控制器查询一个或多个HandlerMapping，找到处理请求的Controller。

1
2
<!--处理器映射器-->
   <bean class="org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping"/>

(3) 调用处理器：DispatcherServlet将请求提交到Controller。

1
2
3
4
5
<!--处理器适配器-->
   <bean class="org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter"/>

   <!--Handler-->
   <bean id="/hello" class="com.zwj.controller.HelloController"/>

(4)(5)调用业务处理和返回结果：Controller调用业务逻辑处理后，返回ModelAndView。

1
2
3
4
5
6
7
8
9
10
11
12
13
public class HelloController  implements Controller {

    public ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response) throws Exception {
        //ModelAndView 模型和视图
        ModelAndView mv = new ModelAndView();

        //封装对象，放在ModelAndView中。Model
        mv.addObject("msg","HelloSpringMVC!");
        //封装要跳转的视图，放在ModelAndView中
        mv.setViewName("hello"); //: /WEB-INF/jsp/hello.jsp
        return mv;
    }
}

(6)(7)处理视图映射并返回模型： DispatcherServlet查询一个或多个ViewResoler视图解析器，找到ModelAndView指定的视图。

1
2
3
4
5
6
7
<!--视图解析器:DispatcherServlet给他的ModelAndView-->
   <bean class="org.springframework.web.servlet.view.InternalResourceViewResolver" id="InternalResourceViewResolver">
       <!--前缀-->
       <property name="prefix" value="/WEB-INF/jsp/"/>
       <!--后缀-->
       <property name="suffix" value=".jsp"/>
   </bean>

(8) Http响应：视图负责将结果显示到客户端。
